美式箱變內部結構

箱式變壓器(通常簡稱“箱式變壓器”)著重于傳統變壓器設計在箱殼內，具有體積小、重量輕、噪音低、損耗低、可靠性高等特點，廣泛應用于住宅小區、商業中心、燈臺、機場、廠礦、企業、醫院、學校等場所。國內使用的箱型變壓器主要是歐洲箱型變壓器和美式箱變型變壓器，前者變壓器作為獨立的部分，即高壓配電部分、三位一體配電變壓器、低壓配電部分。后一種結構分為前后兩部分，前部分為配線柜，后部分為變壓器罐，繞組、鐵芯、高壓負載開關、插頭熔斷器、后備限流熔斷器等部件置于罐體內。

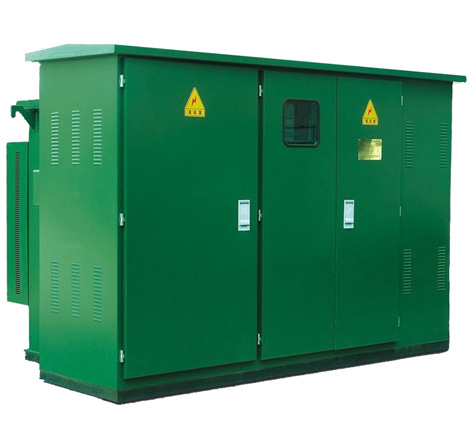

美式箱變是由箱式電力變壓器的底座、側板、隔板、門和頂蓋等部分組成。美式箱換接線形式1條或2條10KV進線;單臺變壓器的容量一般為500KVA~800KVA。低壓出口電纜4~6根。

美式箱變的主要組成部分變壓器、10KV環形開關、10KV電纜插頭、低壓樁頭箱等主要部件。具有專用產品小、成本低、安裝方便等優點。

美式箱變的優點和缺點優點:體積小占地面積小，便于放置，便于偽裝，便于與社區環境協調?？梢钥s短低壓電纜的長度，減少線路損耗，還可以降低供電成本。缺點:供電可靠性低;無電氣機構，不能加配電自動化裝置;無電容裝置，不利于降低線路損耗;噪聲高于ⅲ型站和ⅴ型站，因?yàn)棰Ｐ驼竞廷バ驼臼亲儔浩靼惭b在室內，起到隔音的作用;另外，將ⅲ、ⅴ型臺站的集中電磁輻射分解為多點輻射。由于不同容量的民用基礎換箱不同，使得換箱容量不方便;當箱體超載或用戶容量增加時，土建改造會出現長時間的停電，會增加工程的難度。

美式箱變適用于多層住宅及其他供電要求相對較低的不重要建筑物。根據我們的實際使用情況，美箱配小環網開關站，完全適合多層住宅用電需求。因?yàn)槭菗Q箱失敗，對居民影響不大，但不適合小高層和高層。

美式箱變變與歐洲箱變的不同之處在于，美式箱變變是將變壓器鐵芯、高壓負荷開關、保護熔斷器等設備統一設計，放在同一個罐內。

美制箱體體積小，結構緊湊，僅為國內歐制箱體容量的三分之一左右，美制箱體變成全密封，全絕緣結構，無需絕緣距離，可靠保護人身安全，美制箱體可變可用于環網，并可用于終端，改造非常方便，提高供電可靠性，過載能力強，損耗低，可選擇整體式或SH型，高壓電纜頭采用本公司產品以200個負載電流運行，在緊急情況下可充電插頭作為負載開關運行，并具有斷開操作方便靈活的特點，并采用雙熔斷器保護，降低運行成本，選用高燃點油(燃燒達312℃)可放置于建筑物上，箱體采用防腐設計和特殊噴漆處理。

美式方框是一種字體布局。美箱前后分為兩部分:美箱前更換為高低壓運行間隔，在準備時包括高低壓端子、負荷開關手柄操作、空載段分段開關、熔斷器、油位表等，后置為噴油器油箱和散熱器，將變壓器繞組和鐵芯、高壓負荷開關和熔斷器放入變壓器油箱。油浸金屬氧化物避雷器也使用避雷器。變頻器取消油枕，采用恒油量原理設計密封油箱。油箱和散熱器暴露在空氣中，沒有散熱困難。
