產品描述
參數
GCS型低壓抽出式開關柜，（以下簡稱裝置)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情，具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置目前已被電力用戶廣泛選用。
裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380(400)V、（660)V,額定電流為5000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝罝。裝置的基本組織形成見附圖1。
裝置的設計符合下列標準IEC439-1《低壓成套開關和控制設備》
GB7251《低壓成套開關設備》
產品使用環境
1.周圍空氣溫度不高于+40℃。不低于-5℃。24小時內平均溫度不得高于+35℃。超過時,需根據實際情況降容運行。
2.戶內使用,使用地點的海拔高度不得超過2000m。
3.周圍空氣相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相封溫度.如+20℃時為90%，應考慮到由于溫度變化可能會偶然產生凝露的影響。
4.裝置安裝時與垂直面的傾斜度不超遇5%.且整組柜列相對平整(符合GBJ232-82標準)。
5.裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
6.用戶特殊要求時?？梢耘c制造廠協商解決。

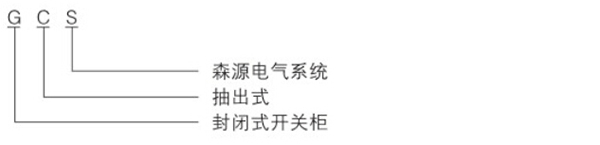

型號及含義

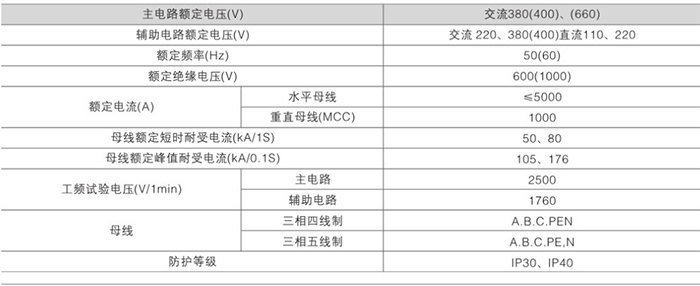

主要技術參數
主電路
裝置主電路方案共36組87個規格。不包括由于輔助電路控制與保護的變化而派生的方案和規格:
主電路方案是征求了廣大設計、制造、試驗和使用部門的意見而選編的,包括了發電、供用電和其它電力用戶的需要,額定工作電流為5000A.適合2500kVA及以下的配電變壓器選用。
此外，為適應供用電提高功率因數的需要而設計了電容器補償柜?？紤]綜合投資的需要而設計了電抗器柜。
輔助電路
GCS輔助電路圖冊是根據有關設計要求規定而編制的。共有輔助電路方案120個。分上下兩冊。上冊(交流操作部分)共分63個方案，下冊(直流操作部分)共有57個方案。
直流操作部分的輔助電路方案。主要用于發電產廠發電站的低壓廠(所)用系統：在編制時.已考慮到適用于200MW及以下和300MW及以上容量機組低壓廠用系統、工作(備用)電源進線，電源饋線和電動機該線的一般控制方式。
交流操作部分的輔助方案主要用于廠礦企業及髙層建筑的變電所的低壓系統。工程設計中可以直接采用。
直流控制電源為直流220V或110V，交流控制電源為交流380V或220V,由抽屜單元組成的成套柜。220V控制電源引自本柜內設控制變壓器供電的公用控制電源。公用控制電源采用不接地方式控制變壓器，留有24V電源供需要使用弱電信號時采用。
電度表的安裝地點和電壓的引入方法及其它安裝使用要求詳見輔助電路圖的《編制說明》。
母線
為提高母線動熱穩定能力和改善接觸面的溫升,裝蓳全部采用TMY-T2系列硬銅排、銅排的連接部分必須壓麻、搪錫，推薦采用全長搪錫。也可選用全長鍍銀銅母線。
水平母線
水平母線置于柜后部母線隔室內。3150A及以上為上下雙層布置，2500A及以下為單層布里,每相由4條或2條母排組成,大大提高了母線的短路強度。

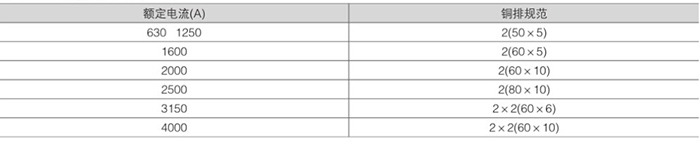

裝置水平母線銅排選用如下表
中性接地母線采用硬銅排

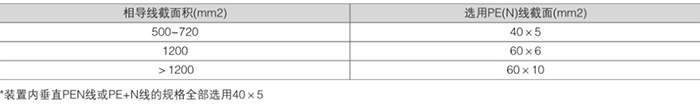

貫通水平中性接地(PEN)或接地+中性線(PE+N)規格如表：
未找到相應參數組，請于后臺屬性模板中添加
